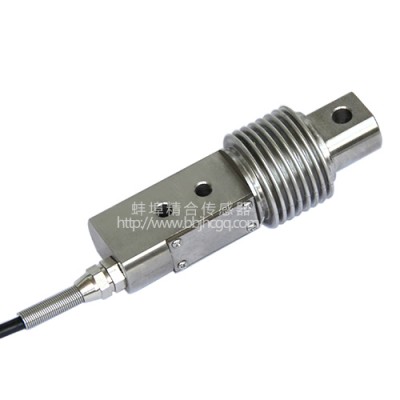

JH-BWG4波纹管传感器
采用悬臂剪切结构。波纹管密封、传感器抗疲劳、抗偏载；
可承受拉、压两种工作方式。
适用于电子秤、皮带秤、料斗秤及工业自动化测控领域。
技术参数:
量程
5kg～200kg
零点输出
≤±1%F.S
灵敏度
2.0±0.01mV/V
非线性
≤±0.05%F.S
滞后
≤±0.05%F.S
重复性
≤±0.03%F.S
蠕变
≤±0.03%F.S/30min
零点温度漂移
≤±0.03％F.S/10℃
灵敏度温度漂移
≤±0.03％F.S/10℃
使用温度范围
-20℃～+60℃
输入阻抗
380±30Ω
输出阻抗
350±2Ω
绝缘电阻
≥5000MΩ/100VDC
安全过载
120％F.S
供桥电压
5～12VDC（推荐10VDC）
材质
合金钢/不锈钢
接线方式
红色：电源+（E+） 黑色：电源-（E-）
绿色：输出+（S+） 白色：输出-（S-）
