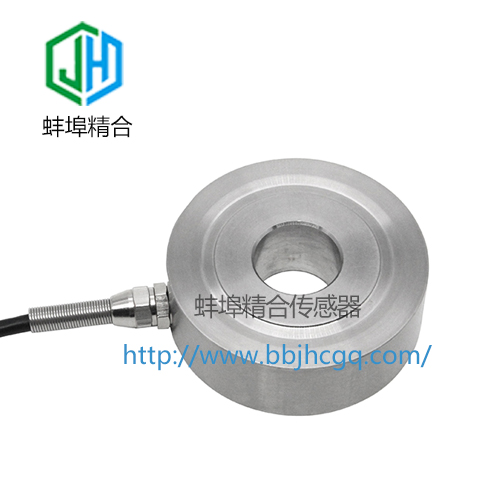

JH-MAT3穿孔荷重传感器
中空设计，具有安装高度低、变形量小、抗偏载的特点；
适用于螺杆、杆件的力值测量、各种小空间测力及工业压装的检测和控制领域。
技术参数
量程
100kg～5000kg
零点输出
≤±1%F.S
灵敏度
1.0～2.0mV/V
非线性
≤±0.5%F.S
滞后
≤±0.5%F.S
重复性
≤±0.5%F.S
蠕变
≤±0.5%F.S/30min
零点温度漂移
≤±0.05％F.S/10℃
灵敏度温度漂移
≤±0.05％F.S/10℃
使用温度范围
-20℃～+60℃
输入阻抗
380±30Ω/730±30Ω
输出阻抗
350±2Ω/700±3Ω
绝缘电阻
≥5000MΩ/100VDC
安全过载
120％F.S
供桥电压
5～12VDC（推荐10VDC）
材质
合金钢/不锈钢
接线方式
红色：电源+（E+） 黑色：电源-（E-）
量程、外形尺寸、安装位置等可按照客户的具体要求定制。
绿色：输出+（S+） 白色：输出-（S-）
